Vrtule ventilátoru OEM/ODM
Domů / Produkty / Příslušenství ventilátorů / Vrtule ventilátoru

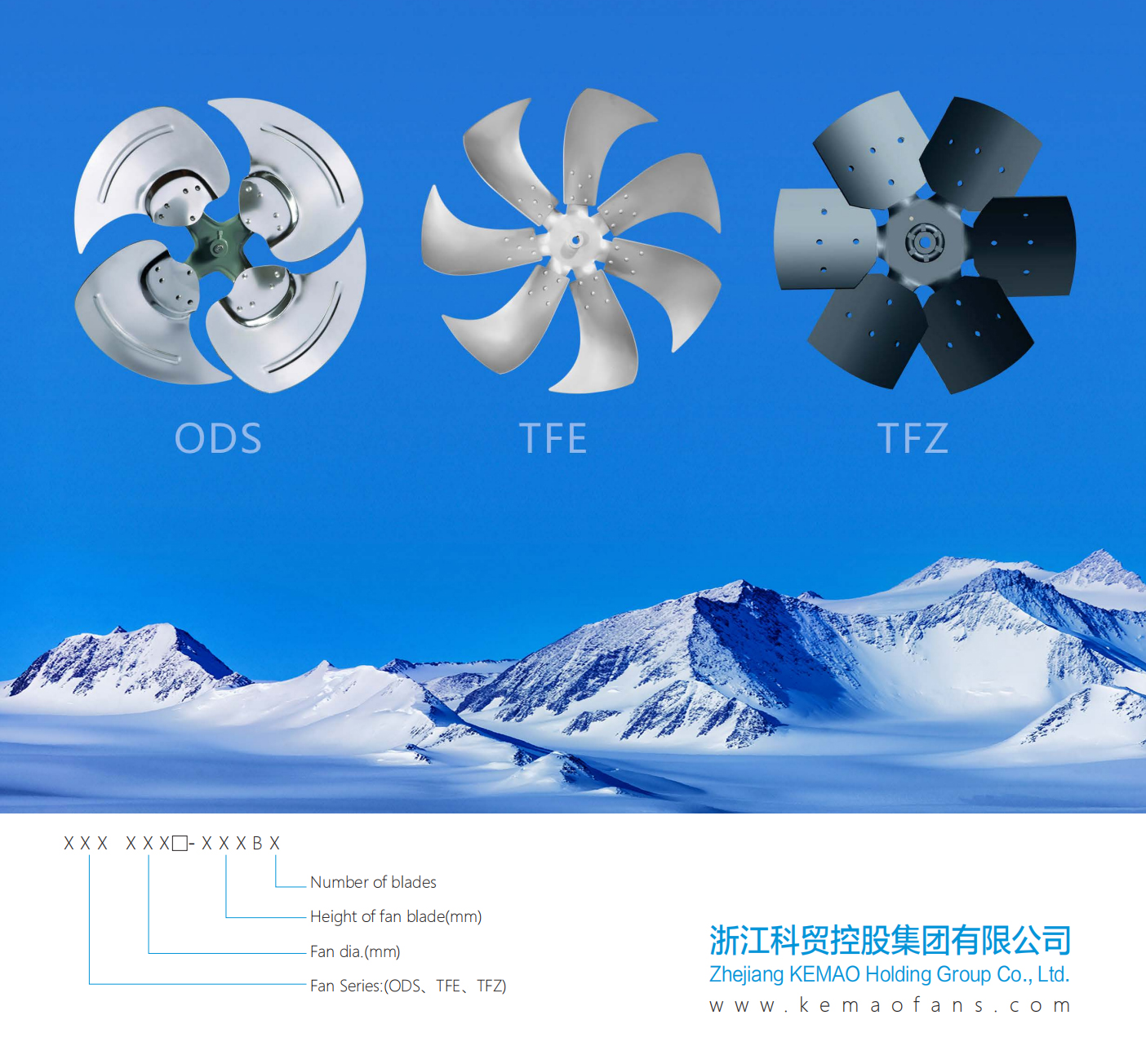

Vrtule ventilátoru
  • Vrtule ventilátoru

Vrtule ventilátoru

Specifikace

Průměr: Φ222~Φ1000mm

Materiál: slitina hliníku a hořčíku

◇ Plochý tvar: kompaktní konstrukce, CW a CCW jsou volitelné.

◇ Tvar kosy: dopředu zakřivená čepel, velký objem vzduchu a vysoká účinnost.

◇ Bionický tvar profilu profilu: dlouhá velká zadní hrana tětivy s bionickým ozubením, nízký hluk a vysoká účinnost

Kontaktujte nás
PREV：Panel ventilátoru a Venturiho trubice
DALŠÍ：Žádný další článek



  • Model Rotace Osový otvor mm Úhel Dia. mm Max. ot./min Hmotnost kg
    ODS460C-165B4 CCW 12/12.7/15/15,87 33 460 1400 1.5
    ODS460C-185B4 CCW 12/12.7/15/15,87 33 460 960 1.3
    ODS500C-135B4 CCW 12/12.7/15/15,87 27 500 1000 1.3
    ODS500C-165B4 CCW 12/12.7/15/15,87 26 500 1000 1.4
    ODS500C-175B3 CCW 12/12.7/15/15,87 28 500 1000 1
    ODS500C-175B4 CCW 12/12.7/15/15,87 28 500 1000 1.4
    ODS560C-145B4 CW/CCW 12/12.7/15/15,87 30 560 1000 1.5
    ODS560C-165B4 CW/CCW 12/12.7/15/15,87 32 560 1000 1.5
    ODS560C-170B4 CCW 12/12.7/15/15,87 28 560 960 1.6
    ODS560C-170B5 CCW 12/12.7/15/15,87 35 560 960 2.1
    ODS560C-200B5 CCW 12/12.7/15/15,87 36 560 960 2.3
    ODS560C-200B5 CCW 12/12.7/15/15,87 36 560 960 2.3
    ODS585D-145B4 CCW 12/12.7/15/15,87 25 585 1200 1.7
    ODS610C-150B4 CCW 12/12.7/15/15,87 26.5 610 1000 1.6
    ODS610C-165B4 CCW 12/12.7/15/15,87 30 610 1000 1.5
    ODS630C-150B4 CCW 12/12.7/15/15,87 28.5 630 1000 2.2
    ODS630C-165B4 CCW 12/12.7/15/15,87 29 630 1000 2.2
    ODS660C-150B4 CCW 12/12.7/15/15,87 27 660 1000 2.6
    ODS660C-165B4 CCW 12/12.7/15/15,87 30 660 1000 2.6
    ODS680C-145B4 CCW 15/15.87 26 684 1000 2.6
    ODS680C-165B4 CCW 15/15.87 30 680 1000 4.1
    ODS710C-125B4 CCW 15,87/19 23.5 710 1200 3.8
    ODS710C-135B4 CCW 15,87/19 26 710 1200 4
    ODS710C-135B5 CCW 15,87/19 26 710 1000 4.5
    ODS710C-145B4 CCW 19 27 710 1000 3
    ODS710C-150B5 CCW 19 28 710 1000 4.5
    ODS710C-200B4 CCW 19 24 710 1000 4.5
    ODS760C-140B4 CCW 19 21.5 760 1000 4.2
    ODS760C-190B4 CCW 19 23 760 1000 5.1
    ODS760C-200B4 CCW 19 24 760 1000 5.1
    ODS760C-215B4 CCW 19 26 760 1000 5.1
    ODS760C-215B4 CCW 19 26 760 1000 5.1



    Model Rotace Osový otvor mm Úhel Dia. mm Max. ot./min Hmotnost kg
    TFE400-70B5 CW 12/12.7/15/15,87 32 395 1500 0
    TFE450-60B5 CCW 12/12.7/15/15,87 23 450 1450 1
    TFE460-75B5 CCW 12/12.7/15/15,87 31 460 1450 1
    TFE460-85B5 CCW 12/12.7/15/15,87 35 460 1450 1
    TFE500-75B5 CCW 12/12.7/15/15,87 31 500 1450 1.2
    TFE500-85B5 CCW 12/12.7/15/15,87 35 500 1500 1.5
    TFE560C-60B5 CW 12/12.7/15/15,87 23 560 1200 2.4
    TFE560C-80B6 CW 12/12.7/15/15,87 30 560 1400 2.9
    TFE630C-60B5 CW 12.7/15/15.88/19 24 630 1500 3.2
    TFE630C-70B5 CW 12.7/15/15.88/19 27 630 1500 3.2
    TFE630C-95B5 CW 12.7/15/15.88/19 33 630 1200 3
    TFE630C-110B5 CW 12.7/15/15.88/19 40 630 960 3.2
    TFE630C-115B6 CW 12.7/15/15.88/19 39 630 1000 2.7
    TFE660C-100B6 CW 12.7/15/15.88/19 36 660 1000 3
    TFE710C-70B5 CW 19 27 710 1200 3.4
    TFE710C-80B5 CW 19 31 710 1200 3.5
    TFE710C-100B5 CW 19 37 710 1000 3.1
    TFE760C-80B5 CW 24 28.5 760 1200 5.2
    TFE760C-90B5 CW 19 35 760 1000 3.6
    TFE760C-100B5 CW 19 36 760 1000 3.6
    • Odeslat nyní

Související produkty

O nás
Zhejiang Kemao Holding Group Co., Ltd.

Zhejiang Kemao Holding Group Co., Ltd. was founded in 1994 and is located in Xinchang, Zhejiang. As China Vrtule ventilátoru Manufacturers and Vrtule ventilátoru Factory, it has 30 years of experience in HVAC axial fan manufacturing, with more than 100 R&D personnel and more than 200 patented technologies.

Kemao je rozsáhlý výzkumný a výrobní podnik axiálních ventilátorů HVAC v Číně a profesionální dodavatel axiálních ventilátorů pro ústřední vytápění a nízkoteplotní tepelná čerpadla.

Kromě toho jsme také národní high-tech podnik, členská jednotka Čínské asociace chladicího a klimatizačního průmyslu, hlavní kreslicí jednotka národního standardu „Axiální ventilátor pro HVAC“ a hlavní konstrukční jednotka skupinového standardu „Axiální ventilátor pro komerční klimatizaci“ vyrobené v Zhejiangu.

čestný certifikát
  • Osvědčení
  • Osvědčení
  • Osvědčení
  • Osvědčení
Novinky
Rozšíření znalostí v oboru

Jaké jsou principy aerodynamického návrhu vrtule ventilátoru?

Primární zaměření vrtule ventilátoru aerodynamický design maximalizuje účinnost proudění vzduchu a zároveň minimalizuje energetické ztráty. Klíčová hlediska při aerodynamickém návrhu zahrnují tvar lopatky, úhel, počet, rychlost otáčení a interakci mezi lopatkami a kapalinou.

Listy vrtule ventilátoru jsou obvykle navrženy se zakřiveným tvarem, podobným konstrukci křídla letadla. Je to proto, že zakřivené lopatky zlepšují účinnost proudění vzduchu změnou rychlosti proudění vzduchu a tlaku při vytváření tahu. Stupeň zakřivení lopatek určuje míru zrychlení proudění vzduchu a rozložení tlaku, čímž ovlivňuje účinnost ventilátoru. Optimalizace tvaru lopatky, zejména přední a zadní hrany, může snížit odpor proudění vzduchu a zlepšit výkon tahu.

Úhel náběhu lopatky (úhel mezi lopatkou a prouděním vzduchu) je také klíčovým konstrukčním faktorem. Příliš velké úhly náběhu mohou způsobit oddělení proudění vzduchu, generování vírů a nestabilní proudění vzduchu, což má za následek sníženou účinnost a dokonce zastavení ventilátoru. Konstrukce vrtule ventilátoru proto musí zajistit přiměřený úhel náběhu pro dosažení optimální aerodynamické účinnosti.

Významným faktorem ovlivňujícím tah jsou také otáčky vrtule ventilátoru. Zvýšení rychlosti obecně zvyšuje rychlost vzduchu, čímž se zvyšuje tah, ale to také přichází se zvýšenou spotřebou energie a hlukem. Proto návrh vyžaduje rovnováhu mezi tahem a energetickou účinností.

Jak ovlivňuje výběr materiálu vrtule ventilátoru výkon?

Výběr materiálu vrtule ventilátoru má zásadní vliv na její výkon, životnost a náklady na údržbu. Mechanické vlastnosti, odolnost proti korozi, hmotnost a cena různých materiálů jsou klíčovými faktory při návrhu ventilátoru. Mezi běžné materiály vrtule ventilátoru patří hliníková slitina, ocel, plasty a kompozity, z nichž každý má své výhody a nevýhody.

Hliníková slitina je běžným materiálem pro vrtule ventilátorů, především díky své nízké hustotě, vynikajícím mechanickým vlastnostem a odolnosti proti korozi. Jeho lehké vlastnosti umožňují vrtuli ventilátoru pracovat s nižší spotřebou energie a snižují tak zátěž celého systému. Hliníková slitina má také dobrou zpracovatelnost a lze ji snadno vyrobit do složitých geometrií. Jeho nevýhodou je však omezená pevnost a odolnost vůči vysokým teplotám, což může vést k únavě zejména při vysokém zatížení a vysokých teplotách.

Ocel se často používá pro vrtule ventilátorů, které musí odolávat velkému zatížení, zejména v průmyslových aplikacích s velkým zatížením. Pevnost a tuhost oceli je mnohem lepší než u slitin hliníku, takže je vhodná pro provozní prostředí s vysokým namáháním. Nevýhodou oceli je však její hmotnost, která může zvýšit zatížení ventilátorového systému a snížit energetickou účinnost.

Plasty a kompozitní materiály (jako uhlíková vlákna a sklolaminát) se stávají stále oblíbenějšími v moderních konstrukcích vrtulí ventilátorů. Kompozitní materiály nabízejí vysokou měrnou pevnost (poměr hmotnosti k pevnosti) a odolnost proti korozi, což jim umožňuje snížit hmotnost při zachování dobré strukturální pevnosti. Například uhlíkové vlákno je lehké, ale extrémně pevné, takže je vhodné pro vysoce výkonné letecké nebo závodní vrtule ventilátorů. Nevýhodou kompozitních materiálů jsou jejich vysoké výrobní náklady a náročné výrobní procesy.

Výběr materiálu vrtule ventilátoru by měl být založen na komplexním zvážení aplikačního prostředí, nákladového rozpočtu, požadavků na výkon a cyklu údržby. Kov je vhodnější pro prostředí s vysokou teplotou a vysokou zátěží, zatímco kompozitní materiály mohou být lepší volbou pro aplikace s vyšší hmotností a požadavky na energetickou účinnost.

Jak se liší konstrukční požadavky na vrtule ventilátorů v různých aplikačních scénářích (jako je letectví, průmysl a námořní doprava)?

Požadavky na konstrukci vrtule ventilátoru se liší v závislosti na scénáři aplikace a zahrnují odvětví, jako je letectví, průmysl a námořní doprava. Každý sektor klade odlišné požadavky na výkon ventilátoru, výběr materiálu a konstrukci.

V letectví se vrtule ventilátoru běžně používají v pohonných systémech turboventilátorových motorů. Aby byly splněny přísné průmyslové požadavky na účinnost tahu a spotřebu paliva, musí vrtule ventilátorů vykazovat vynikající aerodynamický výkon. Lopatky ventilátoru musí být navrženy z lehkých, vysoce pevných materiálů, aby vydržely namáhání vysokými otáčkami a zároveň byly odolné vůči teplu a únavě. Výběr materiálu je v této oblasti obzvláště důležitý, přičemž ke zvýšení výkonu vrtule ventilátoru se často používají vysoce pevné titanové slitiny nebo kompozitní materiály.

Technický R&D tým Zhejiang Kemao Holding Group Co., Ltd. se může pochlubit silnou technickou výhodou v této oblasti. Tým se skládá z více než 50 profesionálních techniků a více než 80 inženýrů, včetně profesora, docenta, tří starších inženýrů a několika doktorátů a certifikovaných inženýrů. S využitím silných inovačních schopností týmu a rozsáhlých průmyslových zkušeností byla společnost Zhejiang Kemao Holding Group Co., Ltd. schopna začlenit špičkové technologie z leteckého průmyslu, využívat pokročilé simulace výpočetní dynamiky tekutin (CFD) a multidisciplinární metody optimalizace návrhu ke zlepšení aerodynamické účinnosti vrtule ventilátoru a snížení opotřebení způsobeného únavou motoru, čímž se celkově zvýšilo celkové zlepšení.

Společnost Zhejiang Kemao Holding Group Co., Ltd. také navázala hloubkovou spolupráci mezi průmyslem, univerzitami a výzkumem s předními výzkumnými institucemi, jako je Univerzita v Zhejiang, poskytující solidní technickou podporu pro vývoj materiálu vrtule ventilátoru a optimalizaci výkonu. Prostřednictvím této spolupráce je společnost Zhejiang Kemao Holding Group Co., Ltd. schopna využít nejnovější poznatky vědeckého výzkumu a aplikovat je na praktické produkty, což vede k inovacím v technologii ventilátorů.

V průmyslových aplikacích jsou vrtule ventilátorů široce používány v klimatizačních, ventilačních a chladicích systémech a jejich konstrukce klade důraz na spolehlivost, odolnost a energetickou účinnost. Ve srovnání s leteckým sektorem pracují průmyslové ventilátory v tolerantnějších prostředích a obvykle nejsou vystaveny extrémně vysokým teplotám a zatížení. Proto se konstrukce vrtule ventilátoru zaměřuje spíše na udržení vysoké účinnosti při dlouhodobém provozu při minimalizaci hluku. Tvar čepele, rychlost otáčení a výběr materiálu jsou optimalizovány pro specifické průmyslové prostředí. Technologická výhoda společnosti Zhejiang Kemao Holding Group Co., Ltd. v této oblasti se odráží v jejích silných schopnostech výzkumu a vývoje. Společnost se může pochlubit vysoce kvalifikovaným týmem výzkumu a vývoje, který je schopen přizpůsobit návrhy vrtulí ventilátorů na základě konkrétních scénářů použití. Například využitím efektivních aerodynamických modelů a simulační analýzy CFD je společnost Zhejiang Kemao Holding Group Co., Ltd. schopna efektivně optimalizovat tvar lopatky, a tím snížit hluk a zároveň zvýšit průtok vzduchu. Partnerství Zhejiang Kemao Holding Group Co., Ltd. s univerzitou Zhejiang jí umožňuje využít pokročilé technologie materiálů k vývoji odolných proti korozi, nízkohlučných a vysoce účinných průmyslových ventilátorů, které splňují potřeby různých průmyslových odvětví.

V námořním sektoru musí ventilátorové vrtule (zejména vrtule) poskytovat silný a účinný tah v podvodním prostředí. Protože voda je mnohem hustší než vzduch, musí konstrukce lodních vrtulí účinně překonat odpor vody a maximalizovat pohon. Kromě toho musí lodní šrouby vykazovat vynikající odolnost proti korozi, aby vydržely erozi mořské vody.

Zhejiang Kemao Holding Group Co., Ltd. má v této oblasti rovněž značné technické rezervy a výhody. S využitím rozsáhlých odborných znalostí svého týmu R&D je společnost schopna poskytnout přizpůsobené návrhy vrtulí ventilátorů pro plavidla. Prostřednictvím spolupráce s výzkumnými institucemi využívá Zhejiang Kemao Holding Group Co., Ltd. inovativní kompozitní materiály a antikorozní technologie k výrobě vysoce odolných vrtulí, zvláště vhodných pro mořské prostředí. Kromě toho společnost prostřednictvím sofistikované simulační analýzy CFD optimalizuje hydrodynamický výkon vrtule, snižuje spotřebu energie a zvyšuje tah.
